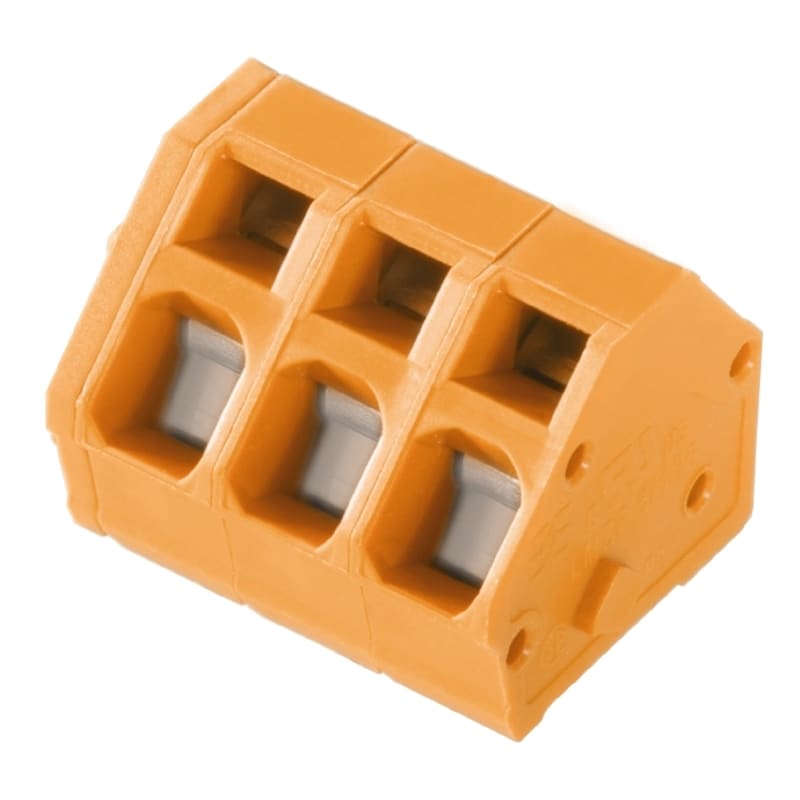

WEIDMULLER - WEI1914070000 LMZF 5/10/135 3.5OR - 1914070000

Höhe:

16.4 mm

Anzahl der elektrischen Anschlüsse:

10

Anzahl der Etagen:

1

Rastermaß der Anschlüsse:

5 mm

Winkel Leiterplatte/Leiteranschluss:

45°/135° (schräg nach oben)

Bemessungsstrom In:

24 A

Bemessungsspannung:

320 V

Bemessungsstoßspannung:

4 kV

Überspannungskategorie:

II

Verschmutzungsgrad:

2

Anschlussart Leiter:

Federzuganschluss

Anschließbarer Leiterquerschnitt eindrähtig:

0.13...2.5 mm²

Anschließbarer Leiterquerschnitt feindrähtig mit Aderendhülse:

0.25...1.5 mm²

Anschließbarer Leiterquerschnitt feindrähtig ohne Aderendhülse:

0.13...2.5 mm²

Anschlussart Leiterplatte:

Lötanschluss

Werkstoff der Anschlussoberfläche:

Zinn

Länge des Pins:

3.5 mm

Werkstoff des Isolierkörpers:

Polyamid (PA)

Gehäusefarbe:

orange

Betriebstemperatur:

-50...120 °C

Art der Leiterplattenbefestigung:

sonstige

Befestigungsart:

löten

Art der Banderolierung:

sonstige

Schutzart (IP), montiert:

IP20
