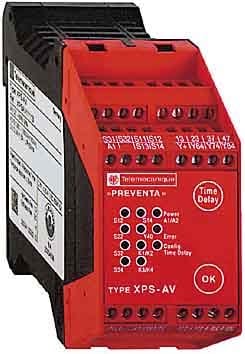

SCHNEIDER ELECTRIC - SNRXPSAV11113 MODULO SIC.TEMP. 0-300S 24VDC - XPSAV11113

I moduli di sicurezza XPS AV e XPS ATE vengono utilizzati per il controllo dei circuiti d’arresto d’emergenza previsto dalle norme EN 418 e EN 60204-1 e rispondono inoltre alle esigenze di sicurezza per il controllo elettrico dei finecorsa nei dispositivi di protezione secondo la norma EN 1088. Garantisco la protezione dell’operatore e della macchina mediante l’arresto immediato del movimento pericoloso dopo aver ricevuto un comando d’arresto da parte dell’operatore o in seguito al rilevamento di un errore nel circuito di sicurezza stesso. Oltre alle uscite di sicurezza ad apertura diretta previste dalla categoria di arresto 0 (3 per XPS AV, 2 per XPS ATE), i moduli sono dotati di uscite ad apertura ritardata di categoria d’arresto 1 (3 per XPS AV e 3 per XPS ATE) che consentono una decelerazione controllata degli elementi motore fino all’arresto definitivo (ad esempio frenatura del motore mediante variatore di velocità). Al termine della temporizzazione preselezionata, l’alimentazione in corrente viene interrotta provocando l’apertura dei circuiti di uscita temporizzati. Per il modulo XPS AV, la temporizzazione dei tre circuiti di uscita è regolabile su 15 valori predeterminati che vanno da 0 a 300 secondi mediante selettore. Per il modulo XPS ATE, la temporizzazione dei tre circuiti di uscita è regolabile da 0 a 30 secondi mediante un selettore a 12 posizioni. Il modulo XPS AV dispone inoltre di 3 uscite statiche di segnalazione per messaggio verso il controllore. Il modulo XPS ATE dispone di 4 uscite statiche di segnalazione per messaggio verso il controllore. Per la funzione di diagnostica i moduli sono dotati di LED che consentono l’informazione sullo stato del circuito di controllo. La funzione di controllo del pulsante Riarmo è configurabile mediante cablaggio.
