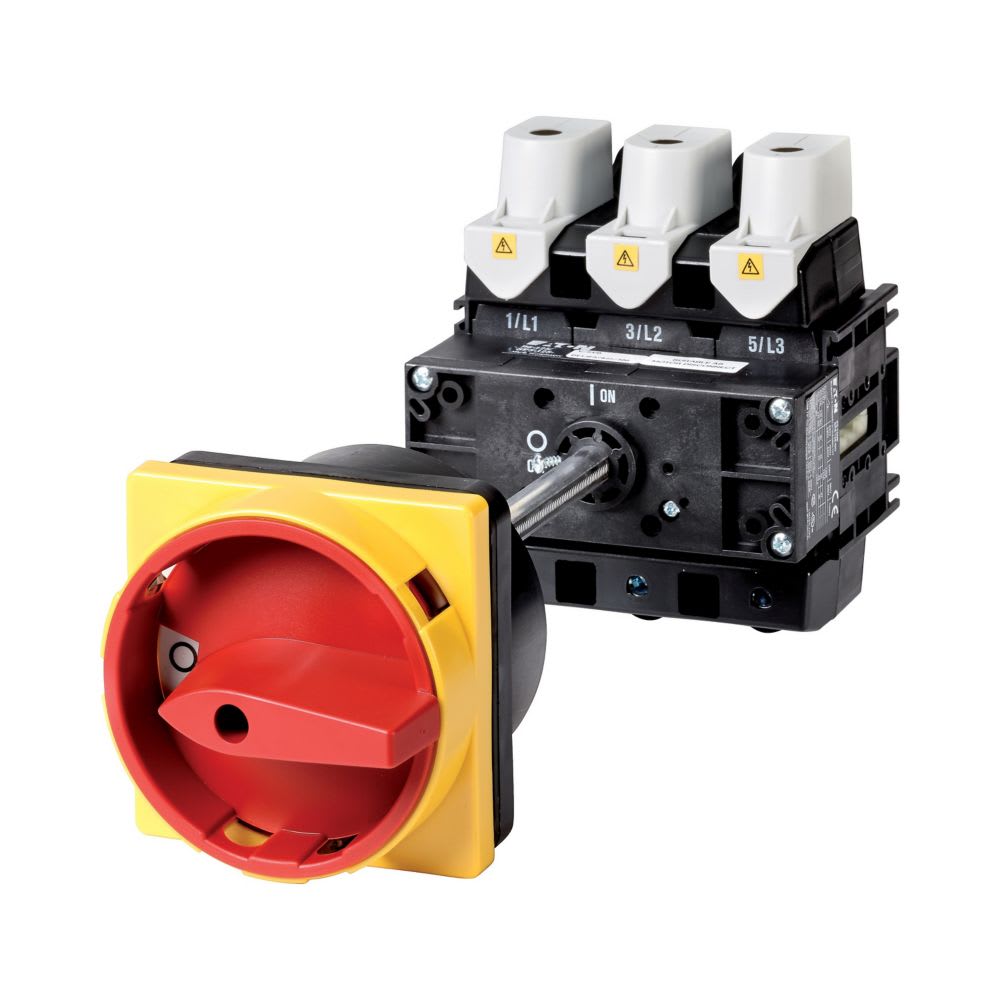

EATON MANIFACTURING - EAO280916 P5-125/V/SVB/N 3P+N 125A MAN. G/R - 280916

Gerätebauart:

Einbaugerät Festeinbautechnik

Bemessungsdauerstrom Iu:

125 A

Polzahl:

4

Farbe des Betätigungselements:

rot

Ausführung des Betätigungselements:

Türkupplungsdrehantrieb

Ausführung als Hauptschalter:

ja

Ausführung als Wartungs-/Reparaturschalter:

ja

Ausführung als NOT-AUS-Einrichtung:

ja

Ausführung als Sicherheitsschalter:

nein

Bemessungsbetriebsspannung:

690...690 V

Verriegelbar:

ja

Ausführung als Wendeschalter:

nein

Anzahl der Hilfskontakte als Schließer:

0

Geeignet für Verteilereinbau:

nein

Geeignet für Frontbefestigung Zentral:

nein

Schutzart (IP), frontseitig:

IP65

Geeignet für Frontbefestigung 4-Loch:

nein

Schaltleistung bei 400 V:

45 kW

Anzahl der Schalter:

1

Anzahl der Hilfskontakte als Öffner:

0

Bemessungsdauerstrom bei AC-23, 400 V:

125 A

Max. Bemessungsbetriebsspannung Ue bei AC:

690 V

Bemessungsdauerstrom bei AC-21, 400 V:

125 A

Geeignet für Zwischenbau:

ja

Bedingter Bemessungskurzschlussstrom Iq:

30 kA

Spannungsauslöser optional:

nein

Bemessungsbetriebsleistung bei AC-3, 400 V:

37 kW

Motorantrieb optional:

nein

Bemessungskurzzeitstromfestigkeit Icw:

2.5 kA

Geeignet für Bodenmontage:

nein

Anzahl der Hilfskontakte als Wechsler:

0

Anschlussart Hauptstromkreis:

Rahmenklemme

Bemessungsbetriebsleistung bei AC-23, 400 V:

45 kW

Schutzart (NEMA):

12

Motorantrieb integriert:

nein
